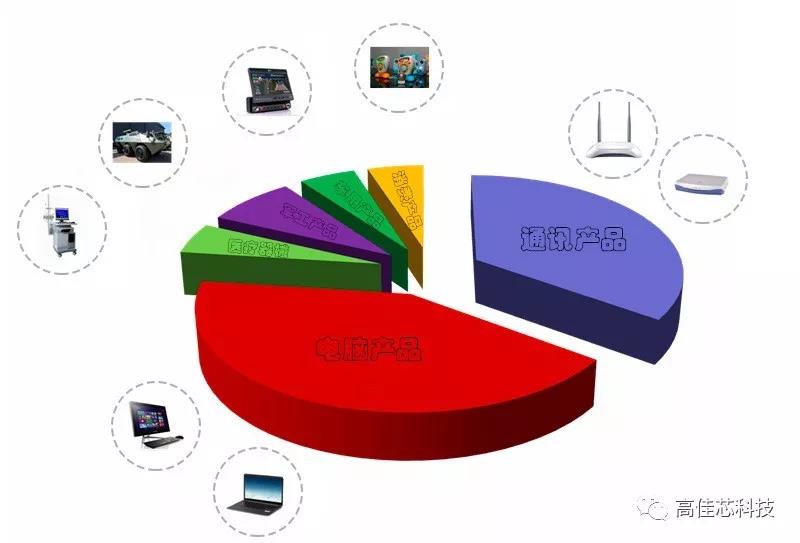

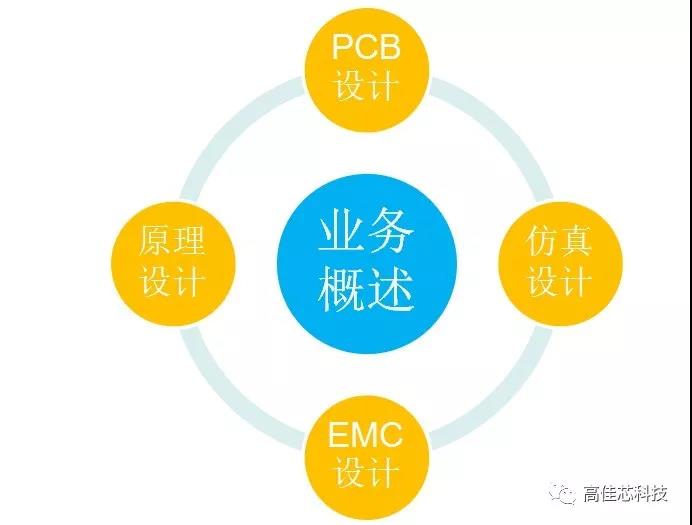

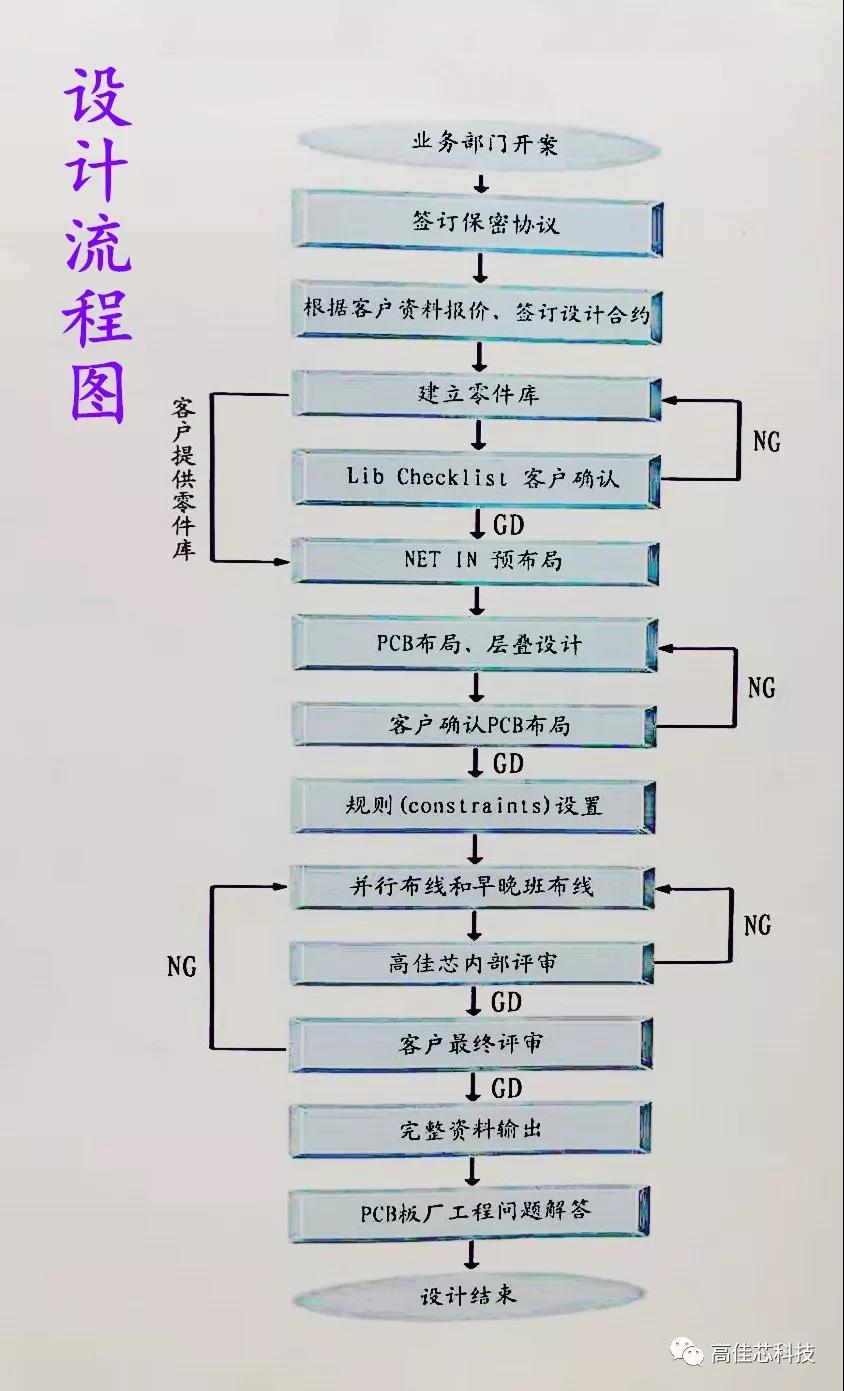

深圳市高佳芯科技有限公司以专业的PCB设计理念,优秀的PCB LAYOUT团队,严格的设计流程向客户提供高效优质的服务;公司免费为客户提供PCB阻抗计算、叠层设计.设计过程中我们考虑到成本和可加工性,会根据客户产品的类型和单板类别,在信号质量,EMC 要求,PCB生产,单板装配,单板测试之间找到最佳结合点。
我们支持业界主流设计工具:Allegro、Pads、Altium等,原理图工具支持:CIS/ORCAD、Protel DXP、Design Capture等,为您的产品研发,推动新产品快速上市,充分把握市场机遇赢得更大经济效益.
1、原理图:可以产生正确网表(netlist)的完整电子文档格式;
2、器件封装:提供器件封装库或者电子物料规格书;
3、机械尺寸:提供定位器件的具体位置、方向标识,以及具体限高位置区域的标识;
4、布线指南:对于特殊信号具体要求的描述,以及阻抗、叠层等的设计要求。
